LDB700变电站自动化系统

主变保护:LDB701/LDB702

产品概述：

保护、监视功能一体化

支持电力行业通信标准DL/T 667-1999

支持电力行业通信标准DL/T 860.81、DL/T 860.92



应用概述:

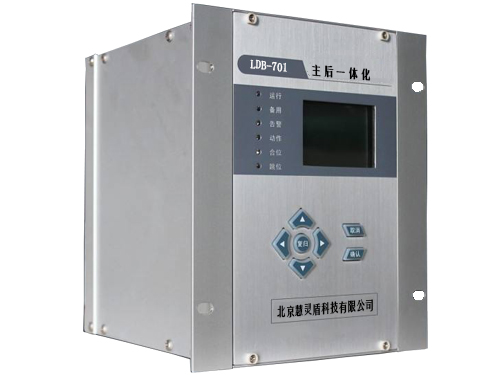

主后一体化保护装置：LDB701

差动保护：差动保护主后一体保护 LDB702



高后备保护：用于高(中)压侧后备保护  LDB703

低后备保护：用于高低压侧后备保护型号 LDB704

功能：

纵差差动速断，纵差差动保护，纵差故障分量差动，复压方向过流保护，复压过流保护，零序方向过流保护，零序过流保护



线路保护：LDB705

产品概述：

为保护测控一体装置，具有遥信、遥测、遥控及故障录波功能

集成了三相一次重合闸和三相跳合闸操作回路

应用概述：

适用于110 （66）kV电压等级中性点直接（非直接）接地系统，三相跳闸

功能：

纵联电流差动保护,距离保护, 零序方向过流保护, 方向相过流保护, 双回线相继速动,不对称故障相继速动, 合闸加速保护, 三相一次重合闸, CT断线, PT断线, 测控功能，间隙保护，零序过压保护，过流保护，过负荷告警，CT 断线告警，PT断线告警，差流越限告警，故障录波。



电容器：LDB706

产品概述：

数字式电容器保护测控装置适用于35kV及以下电压等级的电容器的保护及测控

应用功能：

速断、过流、反时限保护功能、低电压保护功能、过电压保护功能、非电量保护功能、小电流接地选线功能非电量保护功能、FC闭锁功能、测控功能、各种事件、SOE、故障录波、正常断路器遥控分合、独立跳闸回路、装置具有PT断线告警、控母断线告警和弹簧未储能告警的功能。



电动机：LDB707

产品概述：

继承了系列的新产品

保护测控一体装置，具有遥信、遥测、遥控及故障录波功能、

应用功能：

电动机综合保护测控装置，适用步电/异步动机，可在开关柜就地安装

据应用功有分为：

差动：数字式电动机差动保护装置，适用于大型(2000kW以上)电动机，与配套的数字式电动机综合保护测控装置共同构成大型电动机的全套保护

常规：数字式电动机综合保护测控装置，适用于大中型异步电动机。可在开关柜就地安装。

同步机保护：数字式电动机综合保护测控装置，适用于大型同步电动机，可在开关柜就地安装。

差动后备一体：数字式电动机综合保护测控装置，适用于大中型异步电动机的差动后备一体的综合保护及测控装置。可在开关柜就地安装。



备自投：LDB708

产品概述：

1)采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算，并保持了总线不出芯片的优点，有利于保护装置的高可靠性。

2)采用全新的前插拔组合结构，保持了前插拔维护方便的优点，兼有后插拔强弱电分离、强电回路直接从插件上出线的优点。

3)大容量故障录波，兼容COMTRADE格式，全程记录故障数据。

4)完整的事件记录，停电数据不丢失。

5)装置内部各模块智能化设计，实现了装置各模块全面实时自检。

6)继电器检测采用新方法，可以检测继电器励磁回路线圈完好性和监视出口触点的状态，实现了继电器状态的检测与异常告警。

7)开入回路检测采用新方法，开入状态经两路光隔同时采集后判断。

8对微机保护的电源模块各级输出电压进行实时监测

应用概述：

数字备用电源自动投入装置，适用于110KV及以下各种电压等级的备用电源或备用变压器自动投入。



稳控装置：LDB711

产品概述：

1） 由单片机实现的数字式安全稳定控制装置 ，集就地测量、判断、控制及远方通信功能于一体

2） 根据电网故障电气量（低频、低压、过频、过压、零序过压），解列地方电源。

3） 采用透明化设计，内部元件在系统故障时的动作过程可以全息再现，便于故障分析。

4） 灵活的通信接口方式，可提供三路以太网和三路串口通讯，通讯规约可根据需要灵活组态扩展配置

5） 采用高频处理器，大容量存储器，以满足装置高性能的需求

6） 强大的故障录波功能，快速闪存可以保存最多100次事件、100次的故障录波报告

应用概述：

可安装在接入分布式电源的公网侧变电站

可安装在有地方小电源接入的变电站侧

功能：

1)自动识别系统运行状态和运行方式。

2)故障判断。判断本厂站出线、主变、机组、母线的故障类型，如单相瞬时、单相 永久、两相短路、三相短路等。 另外，装置也可检测过负荷，低周低压，高周过压等系统事故。

3)定值区自动切换、定值修改。装置能存储30套以上定值。装置根据运行方式自动 切换到相应的定值区。对安全稳定控制装置不能自动识别的运行方式（比如特殊运 行方式、应急方式等）可以通过硬压板等人工干预方式进行定值区的选择。

4)就地和远方管理系统通信。

5)厂站间通信。装置可采用全双工高速数字通道接口，用于不同厂站的安全自动装 置之间交换信息。

6)测试接口。

7)独立功能的投退。

a)包括通道（通信）等独立功能可以通过压板独立投退；

b)通过软/硬压板投退可实现总出口闭锁回路投退。

8)装置具有完善的人机对话功能，可通过面板上的键盘执行各种命令

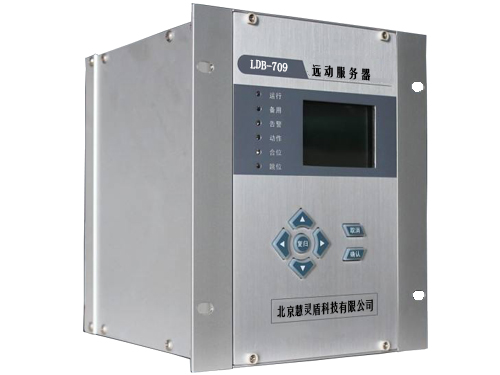

远动服务器：LDB709

产品概述：

采用嵌入式硬件平台，无旋转部件

◆ 采用Linux操作系统

◆ 采用分层、分布式体系架构，遵循模块化设计原则，应用可以分散部署，具有良好的开放性、可靠性和可伸缩性

◆ 支持双机双网等各种配置和组网方式，能够满足不同规模厂站监控系统的不同要求

◆ 采用多进程设计，使用开放的进程间通信协议、方便系统扩展

◆ 支持脚本计算和控制功能，能够实现基本数学运算和逻辑运算，并具备复杂逻辑控制能力

应用概述：

◆ 35kV~1000kV各电压等级变电站自动化监控系统通信网关机

◆ 电厂升压站NCS网络控制系统远动工作站

◆石油、化工、冶金、煤矿等厂矿电气监控系统远动工作站

◆ 新能源领域远动工作站





规约转换器：LDB710

产品概述：

◆采用嵌入式硬件平台，无旋转部件

◆ 采用Linux操作系统

◆ 丰富的通讯接口，满足多种通信接口要求

◆ 采用分层、分布式体系架构，遵循模块化设计原则，具有良好的开放性、可靠性和可伸缩性

◆ 采用开放式设计，具有良好的可移植性

◆ 采用多进程设计，使用开放的进程间通信协议、方便系统扩展

◆ 提供简单易学的WEB页面方式的人机界面，实现系统日常维护和实时监视功能

应用概述：

35kV~1000kV各电压等级变电站内通信规约转换装置

◆电厂升压站内通信规约转换装置

◆石油、化工、冶金、煤矿等厂矿电站内通信规约转换装置

产品功能：

站内通信

◆数据监视

◆协议转换





跨平台监控软件：LD700

产品概述：

◆具备跨平台能力，可以平滑的运行于不同硬件平台（服务器、工作站、PC机）及多种操作系统（Unix、Linux、Windows）之上，同时保持系统的功能、界面、操作和维护的一致性

◆“1+N”多机容错

◆  基于元数据、元规则的动态建模技术，可满足不断发展的电力自动化应用需求

◆  采用历史数据超级缓存技术，具备历史数据自恢复能力

◆ 满足变电站、石油、化工等领域应用的数据容量和数据处理能力

◆提供良好应用的二次开发接口

应用概述：

35kV~1000kV各电压等级变电站自动化监控系统

◆ 电厂NCS升压站网络控制系统

◆ 电厂ECMS电气控制管理系统

◆ 风电场、光伏电站监控系统

◆ 石油、化工、冶金、煤矿等厂矿电气监控系统

◆ 工业领域调度集控站自动化系统

功能：

数据采集与处理（SCADA）	*
支持IEC 61850	*
支持IEC 60870-5-104	*
前置采集调度管理
数据辨识
拓扑着色	*
电网运行状态可视化监视	*
一次设备状态可视化监视	*
控制操作	*
顺序控制	*
站域控制	*
一体化五防操作票	*
智能操作票
电压无功优化控制（VQC）	*
小电流接地选线	*
CVT运行监视	*
支持 SNTP对时	*
支持跨安全隔离装置间的数据通信
智能告警及事件记录	*
故障信息综合分析决策	*
保护设备管理	*
事故追忆	*
全景事故反演	*
故障录波分析与处理	*
保护故障简报	*
历史信息检索	*
报表管理与打印	*
告警直传	*
远程浏览	*
WEB发布与浏览	*
自动发电控制（AGC）
自动电压控制（AVC）
网络拓扑
状态估计
潮流计算
负荷预测
配网拓扑分析
故障预演分析
GIS功能
故障诊断、隔离及恢复
停电管理
调度计划管理
